Dielectric Los Tan & resistivity tester ASTM D924 D1169 IEC 60247



Loss Tangent (tan δ) . Faktor Disipasi (Df):

Merupakan parameter yang menggambarkan bagaimana suatu bahan menyerap energi gelombang elektromagnetik saat sinyal melewati bahan tersebut. Nilai tan δ yang lebih rendah menunjukkan kerugian yang lebih kecil, yang berarti sinyal yang ditransmisikan lebih sedikit terpengaruh.

Resistivitas adalah sifat suatu material yang menunjukkan kemampuannya untuk menahan aliran arus listrik.





Peralatan yang di Gunakan

1.       Main unit : termasuk Measuring Cell

2.       PC/Laptop

3.       Syringe/ gelas ukur 40ml



Persiapan Pengujian

1.      Pasang kabel konektor data dari alat ke PC, menggunakan RS-485/USB interface adaptor

2.      Cek kebersihan Funnel alat

3.      Nyalakan alat (power ada di bagian belakang)

4.      Nyalakan Laptop password è  010203

5.      Masuk ke software CONTROL DASHBOARD

6.      Pilih COM 3 atau sesuai dengan COM di PC è Pilih Connect dan jika berhasil, maka aka nada tampilan di kolam Measuring cell info

7.

8.      Buka penutup corong



9.      Bershihkan oli sample di cell dengan membuka Valve à klik icon  [Open] à sample yang tersisa akan di buang ke wadah limbah (tunggu sampai tidak ada tetesan), otomatic akan terclose setelah beberapa detik

10.  Alat diap digunakan

11.  Bersihkan Tray jika hampir penuh

laci limbah

posisi laci tempat limbah



Pengujian sample

1.          Buka tutup sel untuk membuka lubang pengisi dan ventilasi,
Pasang corong pengisian dan ventilasi.
Masukan sampel minyak ke dalam gelas ukur atau pipet sebanyak 40 ml
Masukan sample minyak ke dalam sel melalui corong pengisi,
Buang sample (OPEN) à masukan lagi sample ----- lakukan pembilasan sebanyak 3x
Buang sisa sample (OPEN) sampai tidak ada yang menetes
Isi sel dengan sampel sebanyak 40mL untuk pengujian,
Lepaskan corong pengisian dan ventilasi dari bukaan di dalam sel,
StaRT, Pengujian akan dimulai otomastis
Simpan Hasil penguins dengan mengklik menu SAVE
Untuk mencetak, buka file yang di simpan kemudian klin Print







Parameter DEFAULT pengujian



Measurement configuration è IEC 60247:2004-02 Standard

Frequency:                          51Hz

AC Voltage:                         1500V

DC Voltage:                         ±500V

Temperature:                     90C°

Hasil (contoh)

Capacity:                              1399.6pF

Tangent:                               5.706025  (570.602500%)

Relative permittivity:       8.72

Resistivity:                           5.157317E+006 Ohm/m

Measurement  template :            ASTM D1169-02 Standard

Measurement configuration

Frequency:                          61Hz

AC Voltage:                         0V

DC Voltage:                         ±2400V

Temperature:                     100C°

Hasil (contoh)

Resistivity:                           2.862339E+009 Ohm/m

Empty cell calibration  : Measurement configuration

Frequency:                          51Hz

AC Voltage:                         1000V

DC Voltage:                         ±500V

Temperature:                     90C°

Hasil (contoh)

Capacity:                              114.4pF

Offset:                                  0.002980  (0.298014%)

Measurement  template :             ASTM D924-08 Standard

Measurement configuration

Frequency:                          61Hz

AC Voltage:                         0V

DC Voltage:                         ±2400V

Temperature:                     100C°

Hasil (contoh)

Capacity:                              1399.6pF

Tangent:                               5.706025  (570.602500%)





Maintenance Membersihkan Test Cell



Matikan alat è Lepas kabel di test cell è  Keluarkan test cell dari alat è

Lepaskan penutup Valve drain  è

è Buka baut + 3 pcs (bukan yang L)

Lepaskan elektroda luar è

Bersihkan test cell menggunakan ACETONE è Keringkan è Pasang Kembali elekroda (perhatikan PIN pengaman harus pas ) è Kencangkan 3 baut secata bersamaan  è Pasang magnetic valve (Pin pengaman harus pas, )

 è

Pasang penutup Valve è pasang Kembali test cell ke alat è pasang kabel test cell è nyalakan alat è masuk ke menu alat è OPEN è kemudian tunggu valve tertutup otomatis è LAKUKAN KALIBRASI EMPTY CELL



1.      Pilih Template Empty Cell Kalibrasi kondisi è START dan tunggu hingga selesai

è  Hasil

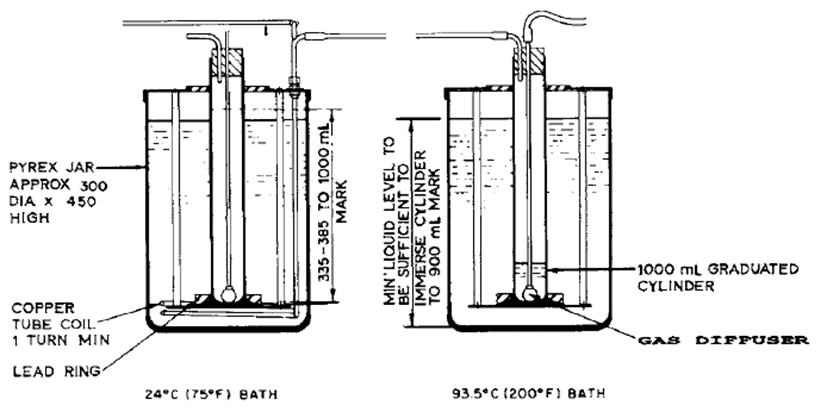

TEST FOR MAXIMUM PORE DIAMETER AND PERMEABILITY OF GAS DIFFUSERS (ASTM D892)









Diffuser Stone	Metal Diffuser
Maximum pore diamter = 80 µm (micron) Permeability (250mm) air = 3000 - 6000 cc/mm @250 mm H2O = 2.5 kPa







ISTILAH

Maximum Pore diameter  : Adalah ukuran terbesar (satuan Micrometter) lubang dari gas Difusser

Permeability  : Aliran udara yang melewati Diffuser,, dengan tekanan 2.45 kPa (250 mm air) ml/min



Peralatan yang digunakan

1. Sumber udara yang bersih dan teregulasi
2. U-tube water manometer  (800mm)
3. cylinder 250 mL
4. Wet Gas volume metre
5. Filtering flask dengan rubber stopper
6. Acetone
7. Toluene
8. Distillated water
9. Vacuum + Pressure Pump
10. Stopwatch



Persiapan Pengujian

Prosedur pembersihan diffuser stone

1. Masukan diffuser stone kedalam 300mL Toluene,  (dorong – hisap)  sebanyak 5 kali
2. Masukan diffuser stone kedalam 300mL Heptane, dorong – hisap)  sebanyak 5 kali
3. Keringkan dengan hanya menggunakan udara yang kering
4. Usap pipa Diffuser stone dengan kain dengan dibasahi Heptane Lalu usap dengan kain kering kering

(jangan mengusap diffuser stone)



Water manometer

Isi dengan air

Pada kondisi tanpa tekanan / tanpa Vacuum = atmospheric à posisi pada 0

Pada saat ada tekanan atau ada vacuum yang dibaca adalah perbedaan ketinggian dari dua ujung air .

Note :     Satuan skala Centimeter :

                Satuan formula milimeter

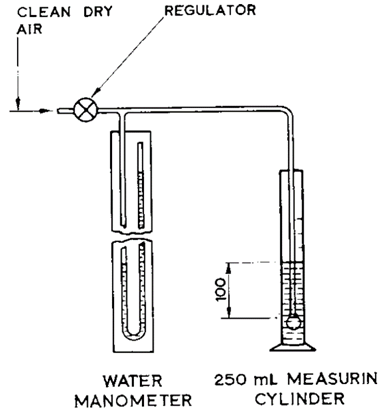

Mengukur Maximum Pore Diameter





1.       Lepaskan Brass Tubing dari Diffuser stone.

2.       Isi Measuring cylinder denga Distillated water (jika diffuser adalah dari batu) dan Propan-2-ol (jika Diffuser adalah dari metal) sebanyak 100mm (jika di ukur dari bagian atas diffuser stone (gambar diatas)

3.       Hubungkan Manometer seperti gambar

4.       Diamkan terendam selama 2 menit

5.       Pasang saluran sumber angin

6.       Naikan tekanan secara perlahan  sebesar 490pa / 50mm water / min sampai ada gelembung è Perhatikan diffuser….

7.       Pertama kali timbul barisan gelembung udara

8.       Lihat level udara ( dan perhatikan pebedaan tinggi diantara ke dua ujung permukaan air

= p





Permeability



1.       Pasang sesuai susunan gambar diatas

2.       Atur perbedaan tekanan hingga 2.45kPa (250mm water),

3.       Nyalakan sumber udara

4.       Perhatikan putaran Wet test meter

5.       Mulai stopwatch  pada skala 0 atau sesuai dengan keinginan

6.       Hitung jumlah air yang lewat dalam satuan mililiter permenit

Pada satu putaran penuh alat adalah 2.5liter

Sehingga dalam 1 menit minimal mendapatkan 3.0 – 6.0 liter (1 putaran tambah 0,5 liter minimal) atau maksimal (2 putaran penuh tambah 1 liter)

Wet Gas Meter
2.5L/ Div	Isi dengan air hingga batas jarum (antara max dan Min)   2.5 L/div 2500mL / satu putaran penuh
Pengujian Flow meter Pada Flow meter 94 ± 5 mL/menit Maka pada 10 menit harus didapatkan 890 – 990 mL Maka pada 20 menit harus didapatkan 1780 – 1980 mL
